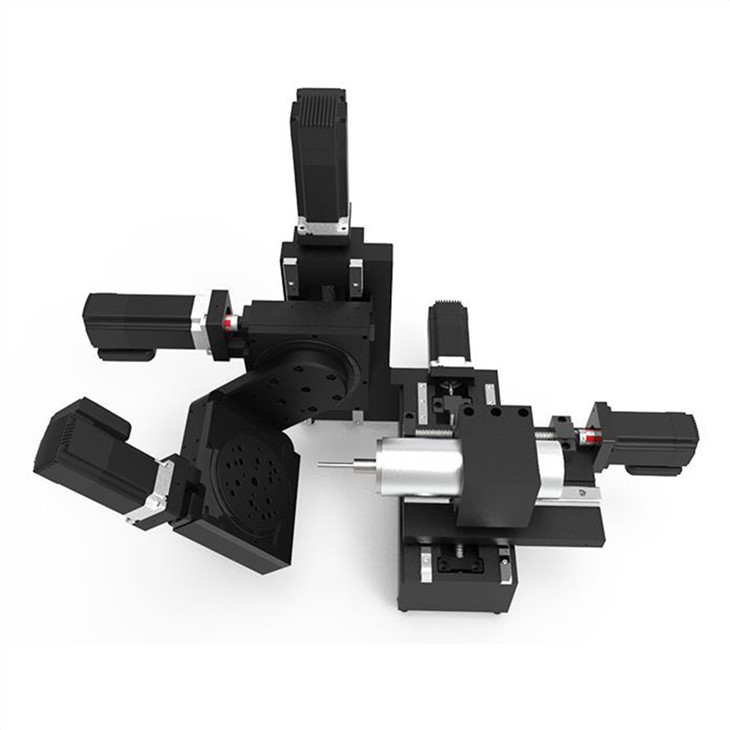

5-осьова обробка з ЧПУ
У 5-осьовій версії з ЧПУ в оновленій версії використовується сервомотор No 57, нормальна швидкість руху двигуна в межах 2,5 м / хв, а швидкість сервоприводу може бути в межах 12 м / хв, сервопривід відсутній шум, висока реакція, точність позиціонування, попередження без кроків.
Підтримка NC для робочого столу для фрезерування матеріалів як звичайних пластмас, сплаву сплаву, дерева, міді, золота, срібла, воску, різних матеріалів
можна використовувати різні інструменти, без використання гайкового ключа, просте управління.
Тестове відео
П’ятивісний тестовий проект з ЧПУ, придбаний командою інтелектуальних роботів MIT.
（Кілька проектів, розроблених командою, включаючи MIT Mini Cheetah:https://www.youtube.com/watch?v=xNeZWP5Mx9s https://www.youtube.com/watch?v=G6fMV1UPzkgі найшвидше рішення куба Рубіка у світі Питання робота:https://www.youtube.com/watch?v=nt00QzKuNVYвикористовує машини Pocket NC для виготовлення деталей для подібних проектів роботів.）
Технічні характеристики
| загальний вимір | 650 * 400 * 450 мм | розмір таблиці | 140 * 130 мм |
| Загальна вага | 60 кг | максимальна вага столу | 74 кг |
| вісь x, y, z ефективна | x160*y200*z125 | a, c, обертається ефективний рух | A:±10° C:360° |
| ефективна площа обробки | x150*y150*z125 | a, дані, що обертаються по осі | 1:50 шліфувальний черв'ячний редуктор з поперечним прокатним підшипником |
| тривісний кульковий гвинт | x& z: 1204 c7 y: 1605 c7 | лінійна напрямна | x: hiwin mgn 12, y: hiwin mgn 15, z ： hiwin hgh20 |
| кадру | 6061T6 AI +45 загартований підсилювач GG; загартована сталь | швидкість обробки | 2500 мм / хв (різні матеріали мають різну швидкість) |
| тип головної осі | Mot65 мм моторизований шпиндель з водяним охолодженням, 24000 об / хв | деталі кріплення | сталевий кріплення, резервуар holeer50 підставка для кріплення, 63,80ч |
| пилонепроникний | захисна кришка від пилу для органу (герметична обробка поворотного столу) | інструмент димефензія | ER110-7мм |
| матеріал | пластмаси, сплави Ай, дерево, мідь, золото, срібло, віск тощо. | ||
| Вісь | X | Y | Z | |||
| максимальна швидкість | 98,4 ipm (дюйми на хвилину) 2500 мм / хв | 98,4 зобр. / Хв 2500 мм / хв | 98,4 зобр. / Хв 2500 мм / хв | |||
| Дозвіл | 0,00024 дюйма 0,001 мм | 0,00024 дюйма 0,006 мм | 0,00024 дюйма 0,006 мм | |||
| Макс. Рух | 6,57 дюйма (-2,95 фунтів 3,62 дюйма) 167 мм (-75 ～ 92 мм) | 8,38 дюйма (-3,54 ～ 4,44 дюйма) 213 мм (-90 ～ 113 мм) | 8,46 дюйма (-0 ～ 0,1 дюйма) 215 мм (-0 ～ 8,46 мм) | |||
| Повторюваність самонаведення | ± 0,000039 дюйма 0,001 мм | ± 0,000039 дюйма 0,001 мм | ± 0,000039 дюйма 0,001 мм | |||
| Повторюваність | навантаження: 0% | ± 0,0011in ± 0,03 мм | навантаження: 0% | ± 0,0011in ± 0,03 мм | навантаження: 0% | ± 0,0011in ± 0,03 мм |
| Вісь | A | C | Головна вісь | |||
| максимальна швидкість | 41.6°/s | 41.6°/s | Швидкість головної осі | 0-24 000об / хв | ||
| Дозвіл | 0.08° | 0.08° | Вихідні дані | 800w | ||
| Макс. Рух | ±110° | 360° | Зміна інструменту | Ключ шестигранний 3мм | ||
| Повтор самонаведення | ±0.03° | ±0.03° | Частота двигуна | 400 Гц | ||
| Повторюваність | 0 навантаження, ± 0,03 ° | 0 навантаження, ± 0,03 ° | Інструмент | Тримач інструменту ER11, не більше 7 мм | ||
| Стрибати | ＜ 0,02 ГГ # 39;' | ＜ 0,02 ГГ # 39;' | / | |||
| Управління машиною | ||||||
| 5-осьове настільне програмне забезпечення з ЧПУ | Програмне забезпечення для шляху до інструменту: включаючи постпроцесор Autodesk Fusion360 (рекомендований), підтримка PwerMill | |||||

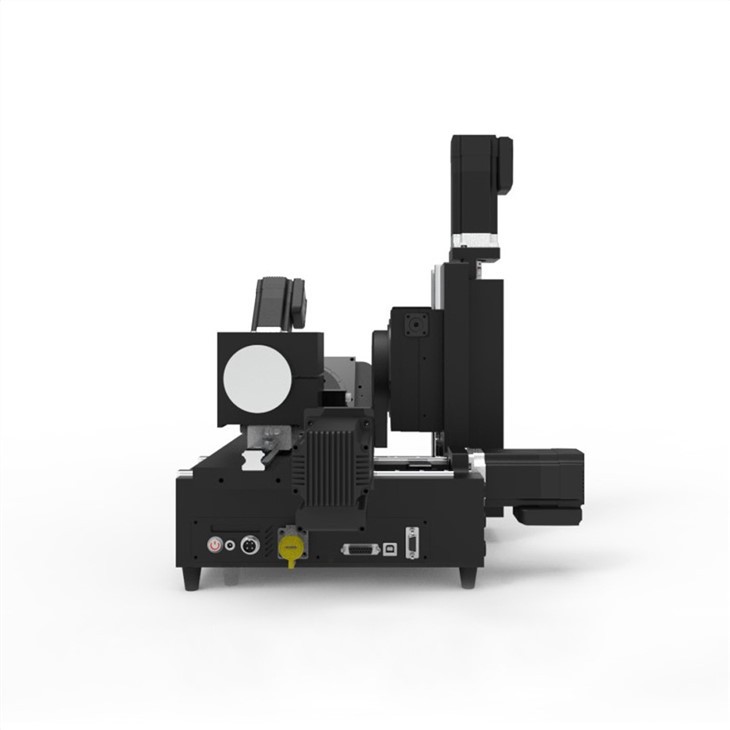

Металевий корпус V3-Корпус
Корпус з листового металу V3, колір чорний, алюмінієва пластина товщиною 2,5 мм, 750 * 500 * 600 мм
Поворотний переходить із черв'ячної передачі на гармонічний редуктор, а вісь Z - з однієї лінійної рейки на дві лінійні рейки.
Сервомотор BLDC та кулькові гвинти C5, лінійні рейки HIWIN є стандартною пропозицією.
Чи підходить цей п'ятивісний верстат з ЧПУ для складної обробки?
